SystemController Monitor 模組技術說明

SystemController 的 Monitor 模組是 Skalds 分散式任務調度系統的核心監控組件，負責即時追蹤 Skalds（Task Generator）與 TaskWorker 的狀態、心跳、任務執行狀態、資源使用率等，並透過 Dashboard 與 SSE（Server-Sent Events）提供全方位的系統可觀測性。Monitor 模組可獨立運作（monitor mode），也可作為 Dispatcher 的基礎，支援高可用、可擴展的分散式任務管理。

1. 架構定位與核心職責​

Monitor 模組在 Skalds 架構中的定位如下：

  • 即時監控：持續監聽 Redis 中 Skalds 與 TaskWorker 的所有訊息（心跳、狀態、錯誤、異常）。
  • 狀態同步：將即時監控資訊同步至內部記憶體 Store，供 API、Dashboard、SSE 查詢。
  • 指標收集：統計 Skalds/TaskWorker 數量、狀態分布、任務分配、資源利用率等。
  • 異常偵測：自動判斷離線、失敗、異常任務，並觸發狀態更新。
  • Dashboard 與 SSE：提供前端 Dashboard 及 SSE 事件流，支援即時監控與通知。

Monitor 是 SystemController 的子模組，與 Dispatcher、API 服務協同運作，確保系統穩定與高可用。

2. 架構與資料流​

Monitor 模組的架構設計如下：

  • 資料來源：
    • Redis：所有 Skalds/TaskWorker 的心跳、狀態、錯誤、異常訊息。
    • MongoDB：任務詳細資料（TaskMonitor 需用於任務狀態比對）。
  • 核心組件：
    • SkaldMonitor：定期（預設每 5 秒）從 Redis 取得所有 Skalds 狀態、心跳、任務分配資訊，判斷線上/離線、類型（node/edge）、支援任務等。
    • TaskMonitor：定期（預設每 3 秒）從 MongoDB 取得需監控任務，查詢 Redis 心跳、錯誤、異常，判斷任務狀態（Running/Failed/Cancelled/Finished）。
    • Store（SkaldStore/TaskStore）：記憶體快取所有監控資訊，供 API/Dashboard 查詢。
  • 資料流：
    1. SkaldMonitor 與 TaskMonitor 持續從 Redis/MongoDB 拉取狀態資訊。
    2. 監控結果同步至內部 Store，API 與 Dashboard 直接查詢 Store 取得即時資料。
    3. 異常/中斷任務自動更新狀態，必要時透過 Kafka 發送取消事件。

3. 監控內容與指標​

3.1 Skalds 監控​

  • 線上/離線判斷：根據心跳時間與 Redis 資料，超過閾值視為離線。
  • 類型分辨：node/edge 分類，僅 node 可被指派任務。
  • 支援任務類型：每個 Skalds 支援的任務類型列表。
  • 當前任務：每個 Skalds 正在執行的任務 ID 與類型。

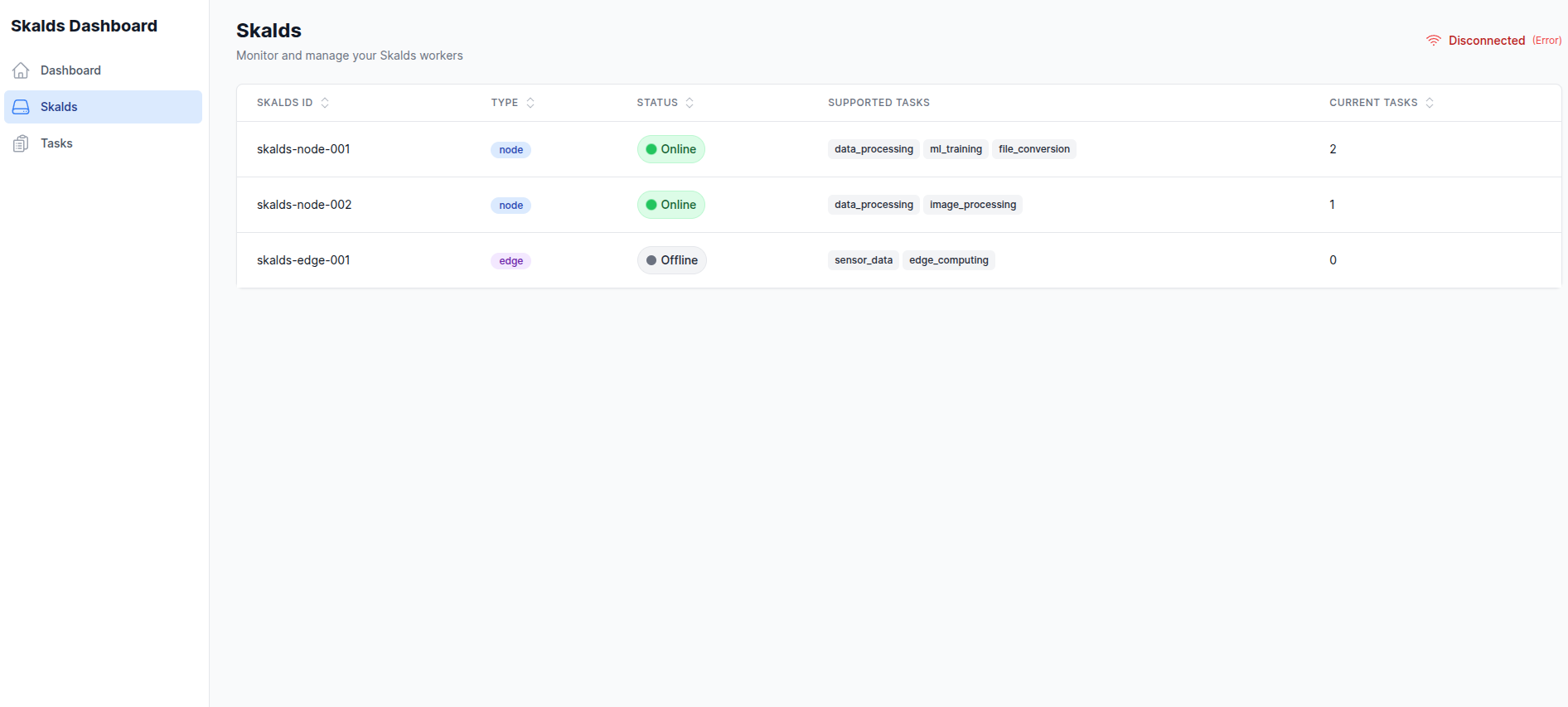

Skalds List

3.2 TaskWorker 監控​

  • 心跳狀態：0~199 為正常，-1 為異常，-2 為取消，200 為完成。
  • 錯誤訊息：運行時錯誤（不會中斷任務）。
  • 異常訊息：致命例外，會中斷任務並標記為 Failed。
  • 自動狀態更新：連續多次心跳不變自動判斷中斷，更新任務狀態。

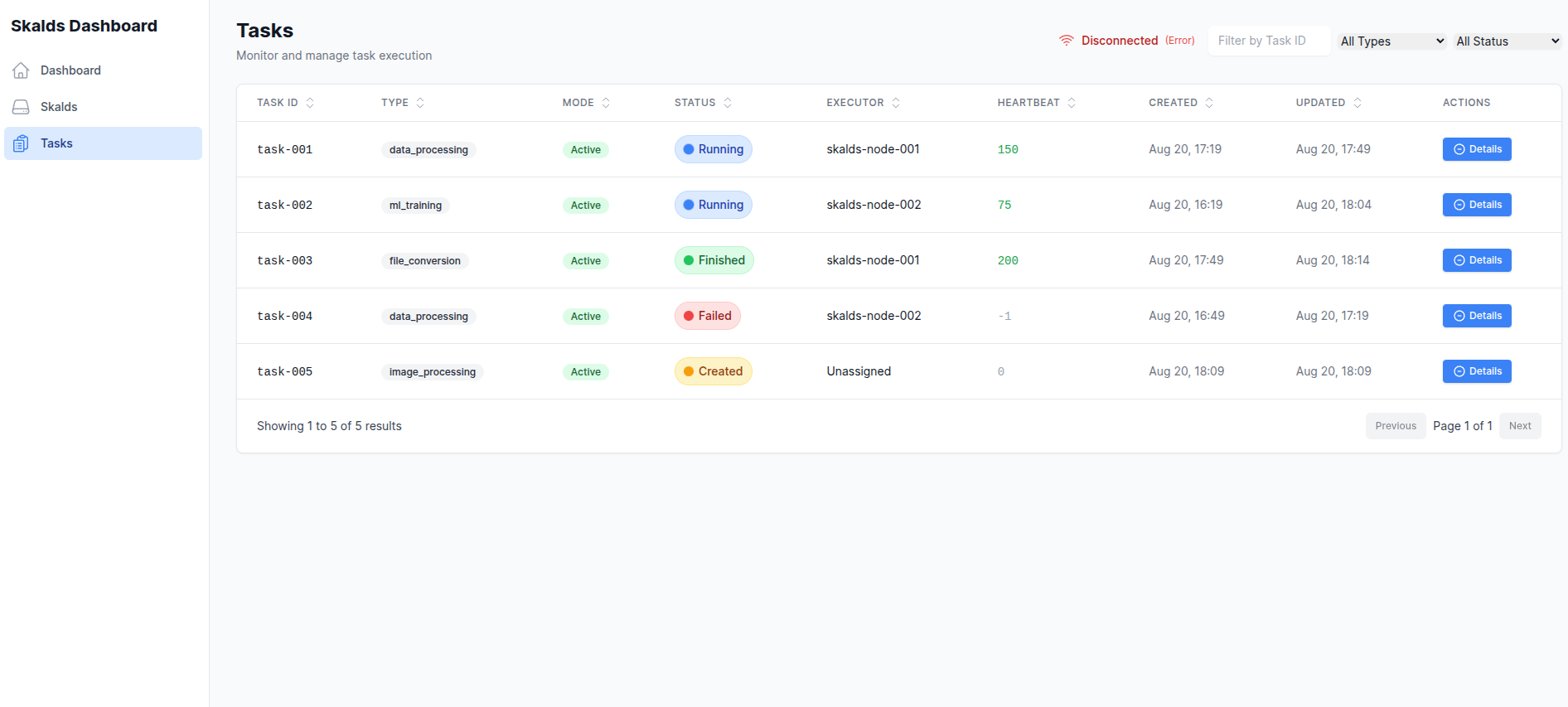

TaskWorker List

3.3 任務詳細監控​

  • 任務基本資訊：ID、類型、執行者、建立/更新時間、優先權等。
  • 即時心跳與狀態：歷史心跳、當前狀態、錯誤/異常訊息。
  • Attachments：任務參數內容。
  • 狀態控制：可透過 API 取消/恢復任務，或更新參數。

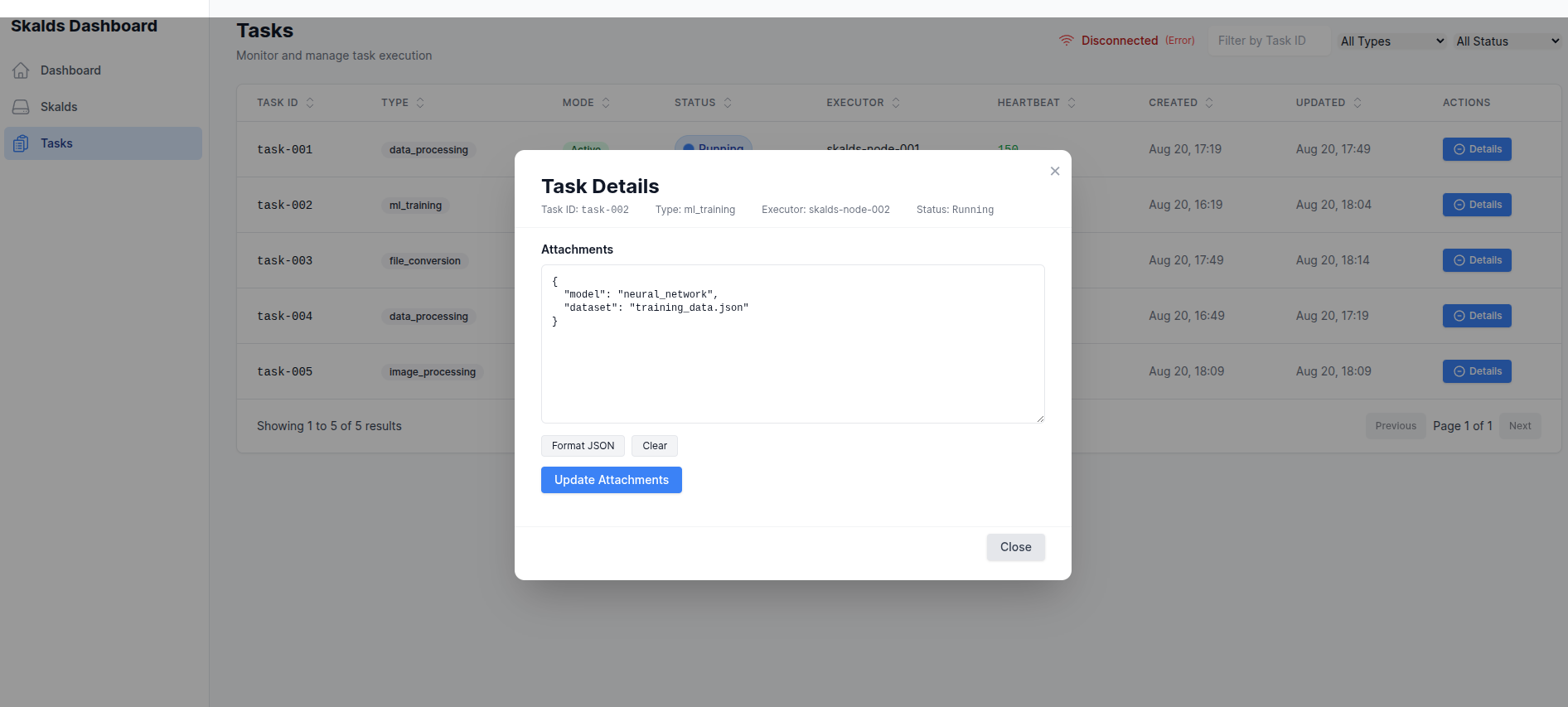

TaskWorker Detail

4. Dashboard 與 API 功能​

4.1 Dashboard 特色​

  • 即時總覽：顯示 Skalds/TaskWorker 數量、線上/離線分布、任務狀態統計。
  • Skalds 列表：查詢所有 Skalds 節點、狀態、支援任務、當前任務。
  • TaskWorker 列表：查詢所有任務、狀態、執行者、心跳、錯誤/異常。
  • 任務詳細：檢視單一任務詳細資訊、心跳歷史、Attachments、錯誤/異常。
  • 即時刷新：所有資料自動輪詢或透過 SSE 即時更新。

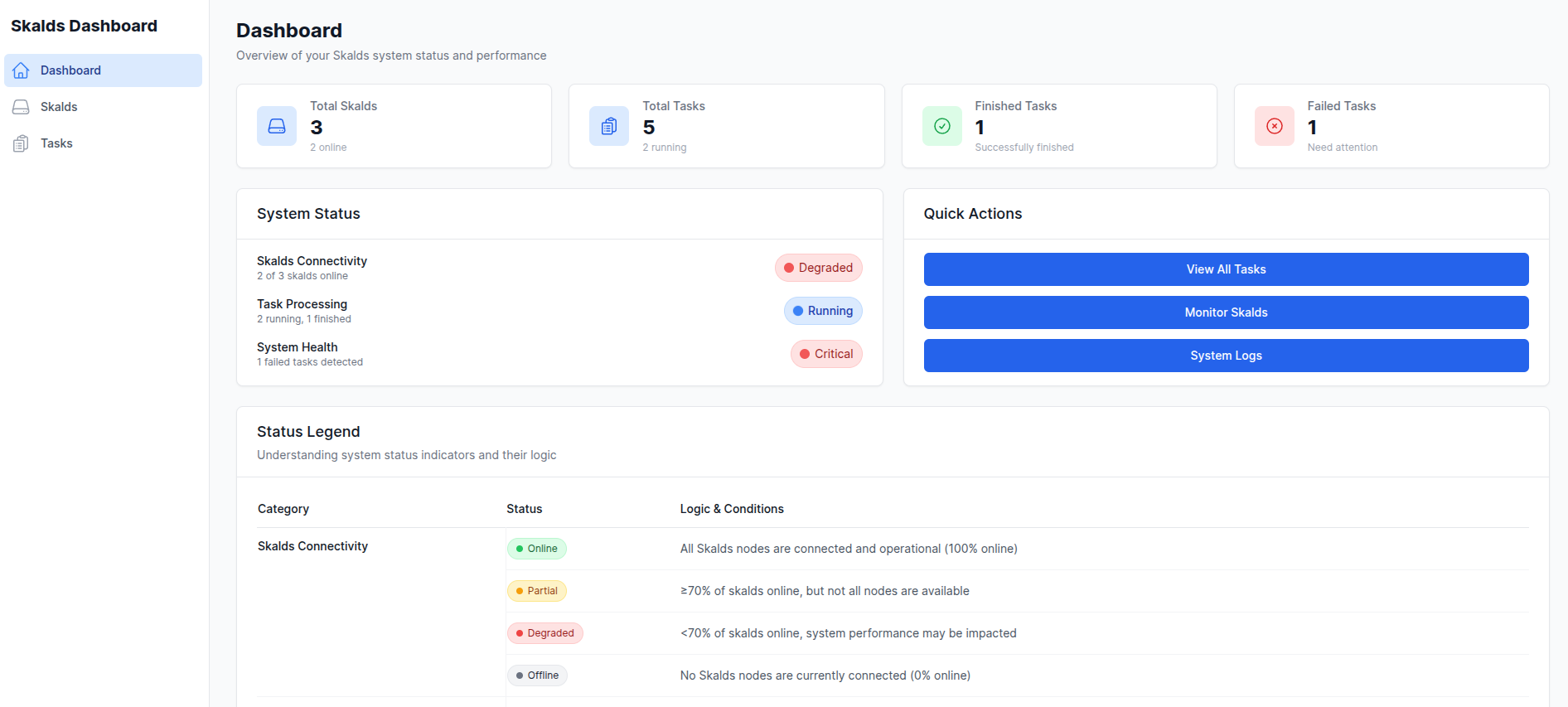

首頁畫面如下（Dashboard 主要入口）：

Dashboard 首頁

4.2 主要 API 端點​

Monitor 模式下，API 服務會自動啟用，常用端點如下：

  • GET /api/system/health：系統健康檢查
  • GET /api/system/status：系統狀態
  • GET /api/system/dashboard/summary：Dashboard 統計摘要
  • GET /api/system/metrics：詳細系統指標
  • GET /api/skalds：Skalds 節點列表
  • GET /api/skalds/{skald_id}：單一 Skalds 詳細
  • GET /api/tasks：任務列表
  • GET /api/tasks/{task_id}：任務詳細
  • GET /api/tasks/{task_id}/heartbeat：任務心跳資訊

4.3 SSE 事件流​

Monitor 提供 Server-Sent Events（SSE）即時推播，支援前端即時監控：

  • GET /api/events/skalds：Skalds 狀態/心跳事件
  • GET /api/events/tasks：TaskWorker 心跳、錯誤、異常事件
  • GET /api/events/status：SSE 連線狀態

事件格式範例：

data: {"type":"skald_status","skaldId":"skalds-001","data":{"status":"online","taskCount":2},"timestamp":1640995260000}

data: {"type":"task_heartbeat","taskId":"task-001","data":{"heartbeat":151,"status":"Running"},"timestamp":1640995261000}

5. 配置與部署​

5.1 啟動 Monitor 模式​

Monitor 可獨立運作或作為 Dispatcher 的基礎，啟動方式如下：

1. 設定環境變數​

參考 .env.example，設定以下主要參數於 .env：

# System Controller 設定
SYSTEM_CONTROLLER_MODE=MONITOR

# 基本設定
LOG_LEVEL=DEBUG
LOG_RETENTION=3
LOG_ROTATION_MB=10

# Redis 設定
REDIS_HOST=localhost
REDIS_PORT=6379
REDIS_PASSWORD=
REDIS_SYNC_PERIOD=3

# Kafka 設定
KAFKA_HOST=localhost
KAFKA_PORT=9092

# Mongo 設定
MONGO_HOST=mongodb://root:root@localhost:27017/

2. 啟動服務​

python -m skalds.system_controller.main

啟動後可於瀏覽器開啟 http://127.0.0.1:8000/dashboard 進行監控。

6. 進階特性與最佳實踐​

  • 高可用設計：支援多副本部署，Redis/MongoDB 建議採用叢集或副本集。
  • 監控間隔可調：可透過 MONITOR_SKALD_INTERVAL、MONITOR_TASK_INTERVAL 調整監控頻率。（目前版本建議不更動）
  • 自動異常處理：心跳異常、任務中斷自動標記狀態，減少人工介入。
  • 日誌與指標收集：所有監控事件皆有詳細日誌，便於追蹤與除錯。
  • SSE 實時推播：前端可直接監聽 SSE 端點，實現無縫即時監控。

7. 參考文件與延伸閱讀​

Monitor 模組是 Skalds 系統的可觀測性核心，正確配置與善用可大幅提升系統的穩定性、即時性與維運效率。
